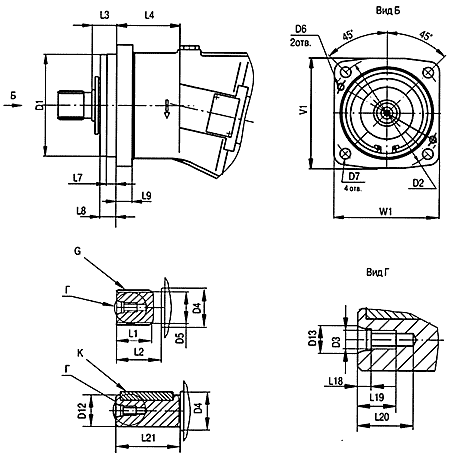

Присоединительные размеры гидромашин

Таблица присоединительных размеров гидромашин

Размер

310.56

310.2.56

303.1.56

313.56

310.112

310.2.112

303.1.112

313.112

G (шлиц)

Эв30х2х14 Sза Х

ГОСТ 6033-51*

35хf7х2х9g

ГОСТ 6033-80

40хf7х2х9g

ГОСТ 6033-80

45хh8х2х9g

ГОСТ 6033-80

К (шпонка)

ГОСТ 23360

8х7х50

-

12х8х63

-

D1

125 h7

125 h7

160 h7

160 h7

D2

160

160

200

200

D3

M12-7H

M12-7H

M12-7H

M12-7H

D4

40 h8

40 h8

50 h8

50 h8

D5

29,6 h11

30 h11

39,6 h11

40 h11

D6

M12-H7

M12-H7

M12-H7

M12-H7

D7

14

14

18

18

D12

40 k5

-

40 k5

-

D13

17

17

17

17

L1

40 min

32,5 min

60

42 min

L2

60

49

80

54,5

L3

63

64

34

86

80

40

L4

77

77

109

90

90

130

L7

10

10

10

10

L8

60

60

30

76

76

36

L9

20

20

25

25

L18

8,5

8,5

8,5

8,5

L19

24

24

25

24

L20

35*/38

35

38

35

L21

60

-

80

-

V1

145

145

180

180

W1

145

145

180

180

* - размер для 310.56 со шлицевым валом



Присоединительные размеры для восстановленных изделий

Размер

310.56

310.2.56

303.1.56

313.56

310.112

310.2.112

303.1.112

313.112

G (шлиц)

Эв30х2х14 Sза Х

ГОСТ 6033-51*

35хf7х2х9g

ГОСТ 6033-80

40хf7х2х9g

ГОСТ 6033-80

45хh8х2х9g

ГОСТ 6033-80

К (шпонка)

ГОСТ 23360

8х7х50

-

12х8х63

-

D1

125 h7

125 h7

160 h7

160 h7

D2

160

160

200

200

D3

M12-7H

M12-7H

M12-7H

M12-7H

D4

40 h8

40 h8

50 h8

50 h8

D5

29,6 h11

30 h11

39,6 h11

40 h11

D6

M12-H7

M12-H7

M12-H7

M12-H7

D7

14

14

18

18

D12

40 k5

-

40 k5

-

D13

17

17

17

17

L1

40 min

32,5 min

60

42 min

L2

60

49

80

54,5

L3

63

64

34

86

80

40

L4

77

77

109

90

90

130

L7

10

10

10

10

L8

60

60

30

76

76

36

L9

20

20

25

25

L18

8,5

8,5

8,5

8,5

L19

24

24

25

24

L20

35*/38

35

38

35

L21

60

-

80

-

V1

145

145

180

180

W1

145

145

180

180

* - размер для 310.56 со шлицевым валом
