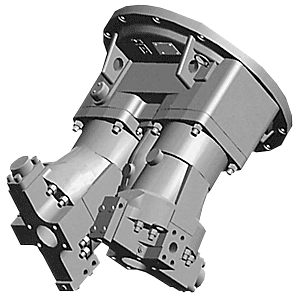

Агрегаты насосные
Насосные агрегаты - воплощение модульного принципа - включают редуктор, на котором устанавливаются 2, 3, 4 или 5 регулируемых и нерегулируемых насосов, что позволяет менять комплектацию насосами по желанию потребителя.
Оптимальное расположение насосов обеспечивает максимальный ресурс, малый вес, упрощает монтажные работы (без использования грузоподъемных механизмов).
Модульный принцип снижает затраты на обслуживание и ремонт.
Следует отметить высокую надежность гидроагрегатов, а также повышенную ремонтопригодность предлагаемых изделий благодаря агрегатности конструкции: при необходимости снятие, проверка и монтаж регулируемого насоса никаких трудностей не представляет и осуществляется силами одного человека. Присоединительные размеры фланцев на всасывание и нагнетание соответствуют стандартам ISO
Установка насосного агрегата (УНА)
УНА состоят из насосных агрегатов и набора узлов и деталей, с помощью которых производится монтаж на ранее выпущенных экскаваторах.
Присоединительные размеры насосных агрегатов полностью соответствуют размерам заменяемых насосов.
|
Индекс агрегата |
Индекс УНА |
Назначение |
|
323.2.212.110.77 33.1.28 |
УНА-1 |
Экскаватор ЭО-4124А, ЭО-4225, МТП-71, NOBAS-UB1232 Лесоповалочная машина ЛП-19 Экскаватор ЕК-8 |
|
333.3.56.000.660 323.3.55.070.20 323.3.55.100.220 323.3.55.030.220 |
УНА-4 |
Экскаватор ЭО-3123 Экскаватор ЭО-3323А Е-100, ЕА-17 Экскаватор ЭО-3323А Погрузчик ВП 05.01 Экскаватор ЕК-18 |
|
323.3.112.020.77 323.6.112.110.770 333.7.112.110.770 333.A.107.100.880 333.4.107.130.880 |
УНА-5 |
ЭО-4321В; ЭО-3122; ЭО-4225 Экскаватор ЭО-4225 Экскаватор ЕТ 25 |
|
353.112.150.77773 |
УНА-7 |
«HITACHI», EX-400 |
|
333.1...160.990 |
УНА-8 |
ЭО-5124; ЭО-5122; ЭО-5126 |
|
333.2.160.130.990 |
УНА-9 |
«KATO» HD 1500, с ЯМЗ-238, с негативным управлением |
|
333.3.160.130.190 |
УНА-10 |
«KATO» HD 1500, с ЯМЗ-238, с позитивным управлением |
|
333.4.160.130.990 |
УНА-11 |
«KATO» HD 1500, с позитивным управлением |
|
333.1.160.030.990 |
УНА-12 |
«KATO» HD 1500, с ЯМЗ-238, с позитивным управлением |
|
333.3.107.030.880 |
УНА-13 |
ЭО-5122, ЭО-5124; ЭО-5126 |
|
333.7.160.080.990 |
УНА-14 |
EX-400 с дизелем ЯМЗ-238М2 |
|
323.3.55.10.22 |
УНА-15 |
ЭОВ-4421 с дизелем СМД-14НГ |

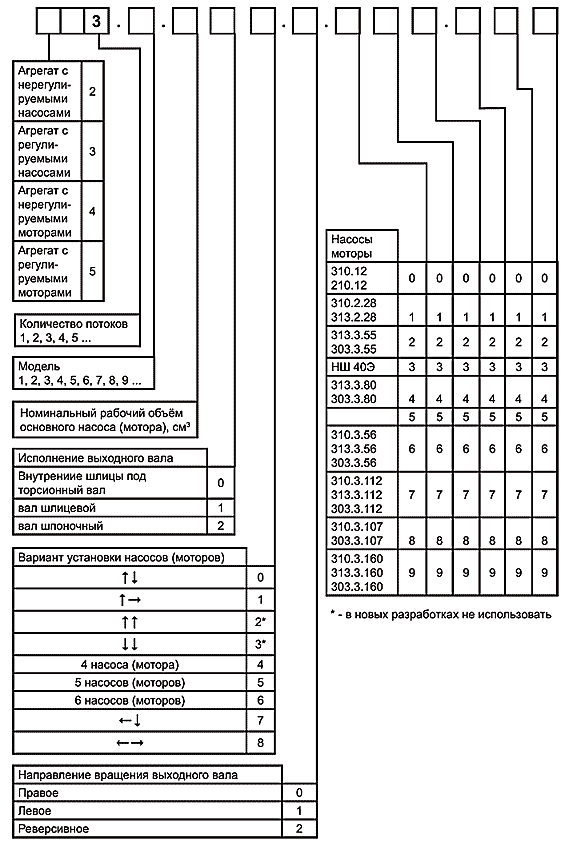

Структурная схема обозначения

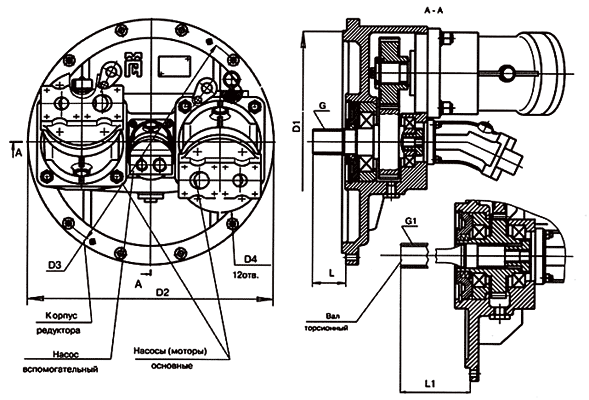

Присоединительные размеры
|
Рабочий объём основного насоса (мотора) |
D1 |
D2 |
D3 |
D4 |
L |
G ГОСТ 6033-80 |
L1 |
G1 ГОСТ 6033-80 |
|
28 |
315 |
360 |
335 |
11 (10 отв.) |
90 |
35xh8x2x9g |
|
|
|
55 |
362 |
405 |
381 |
11 |
80 |
45xh8x2x9g |
232 |
40xf7x2x2g или Эв.35x2,75x12 ГОСТ 6033-51 |
|
56 |
362 |
405 |
381 |
11 |
80 |
45xh8x2x9g |
232 |
40xf7x2x2g или Эв.35x2,75x12 ГОСТ 6033-51 |
|
80 |
|
|
|
|
|
|
|
|
|
107 |
447,7 |
495 |
466,7 |
11 |
69 |
50xh8x2x9g |
258 |
50xh8x2x2h |
|
112 |
447,7 |
495 |
466,7 |
11 |
69 |
50xh8x2x9g |
310 230 |
60x3,5x10d или Эв.35x2,75x12 ГОСТ 6033-51 |
|
160* |
647,7 |
712 |
679,4 |
14 (18 отв.) |
76 |
70xh8x2x9g |
* - размеры для агрегатов 363.1.160
