Насосы аксиально-поршневые типа 313

Назначение изделия

Насосы регулируемые-аксиально поршневые предназначены для гидростатических приводов, преобразуют энергию вращения двигателя в энергию потока рабочей жидкости с бесступенчатым регулированием потока.

Регуляторы уникальной конструкции с рычажным механизмом позволяют получать различные зависимости рабочего объема от давления, в том числе и гиперболические при сервоуправлении.

Виды регулирования

  • Пропорциональные;
  • С регулятором постоянного перепада;
  • С регулятором постоянного давления;
  • С регулятором постоянной мощности;
  • Функционирующие только от внешнего воздействия.

Примечание:

Все виды регулирования возможно изменять с помощью внеших воздействий. Возможных вариантов регулирования более 1000.



Модель

313.2.28

313.3.55

313.3.56

313.3.80

313.3.107

313.3.112

313.3.160

313.3.250

Рабочий объем, куб.см.

Номинальный

Минимальный

28

0

55

0

56

15

80

0

107

0

112

31

160

0

250

0

Частота вращения, номинальная, об/мин

1800

1500

1500

1200

1200

1200

1200

1000

Номинальная подача, л/мин

48

77

80

91

122

128

182

238

Давление на выходе, МПа

Номинальное

Максимальное

20

35

20

35

20

35

20

35

20

35

20

35

20

35

20

35

Потребляемая мощность, кВт

17

28

29

33

44

46

66

85

Масса (без рабочей, кг

16

24

22

38

40

37,5

55

72

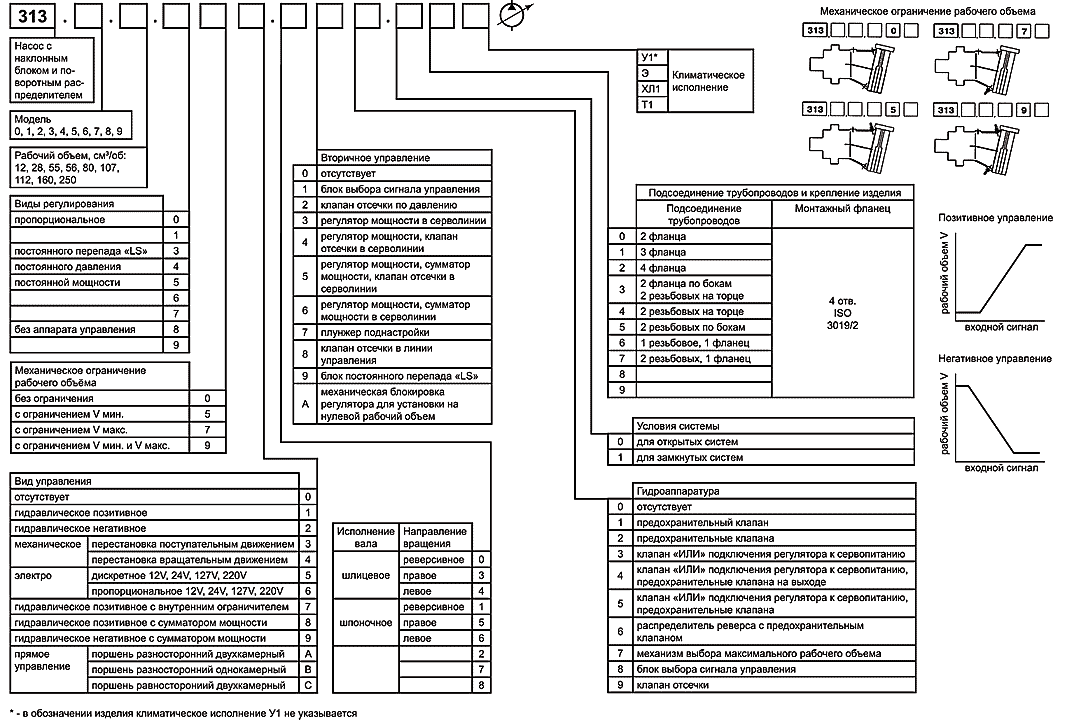

Структурная схема обозначения

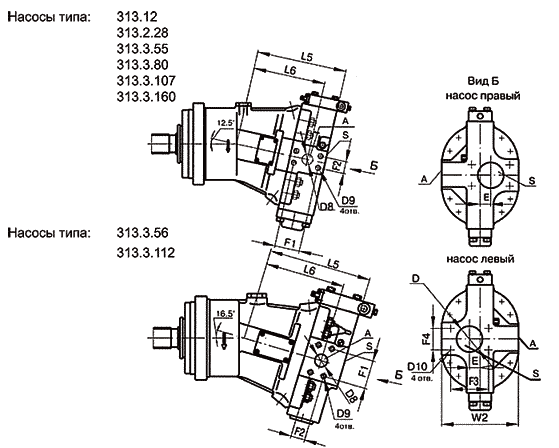

Присоединительные размеры

Размер

313.12

313.2.28

313.3.55

313.3.56

313.3.80

313.3.107

313.3.112

313.3.160

D

32

38H13

50H13

50H13

62H13

62H13

75H13

D8

12

14

22

22

25

25

25

32

D9

M8x14

M8x14

M10x8

M10x18

M12x18

M12x18

M12x18

M14x20

D10

M8

M10x12

M12x18

M12x18

M12x18

M12x18

M12x18

E

8

12

19

16

24

25

20

32

F1

18,2

18,2

50,8

50,8

57,2

57,2

57,2

66,7

F2

40,5

40,5

23,8

23,8

27,8

27,8

27,8

31,2

F3

57,2

69,9

77,8

77,8

88,9

88,9

88,9

106,4

F4

27,8

35,7

42,9

42,9

50,8

50,8

50,9

61,9

L5

105

136

180

192

196

210

220

239

L6

85

110

141

151

150

169

178

193

W2

90

130

154

154

168

178

182

206
