Насосы и гидромоторы типа 310

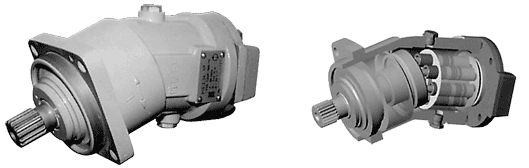

Назначение изделия
Насосы и гидромоторы нерегулируемые аксиально-поршневые предназначены для гидростатических приводов. Насос преобразует механическую энергию в энергию потока рабочей жидкости. Гидромотор - энергию потока рабочей жидкости в механическую на выходном валу. Направление и частота вращения вала гидромотора определяется направлением потока рабочей жидкости, подводимой к гидромотору. |
Модель |
210.12 310.12 |
310.2.28 |
310.3.55 |
310.56 310.2.56 310.3.56 |
310.3.80 |
310.112 310.2.112 310.3.112 |
310.3.160 |
310.3.250 |
Рабочий объем, куб.см. |
11,6 |
28 |
55 |
56 |
80 |
112 |
160 |
250 |
Номинальная частота вращения, об/мин |
2400 |
1800 |
1500 |
1500 |
1200 |
1200 |
1200 |
1000 |
Подача насоса, номинальная, л/мин |
26 |
48 |
64 |
80 |
91,2 |
128 |
182 |
238 |
Расход мотора, номинальный, л/мин |
29 |
59 |
85 |
106 |
126 |
142 |
203 |
264 |
Крутящий момент мотора, H*м |
35 |
84 |
135 |
168 |
240 |
336 |
480 |
748 |
Потребляемая мощность (насос), кВт |
10 |
17 |
23 |
29 |
33 |
46 |
66 |
85 |
Эффективная мощность (мотор), кВт |
9 |
18 |
25 |
32 |
37,6 |
42 |
60 |
78 |
КПД полный |
0,91 |
0,91 |
0,91 |
0,91 |
0,91 |
0,91 |
0,91 |
0,91 |
Масса (без рабочей жидкости), кг |
4 |
9 |
17 |
17 |
19,2 |
29 |
45 |
65 |

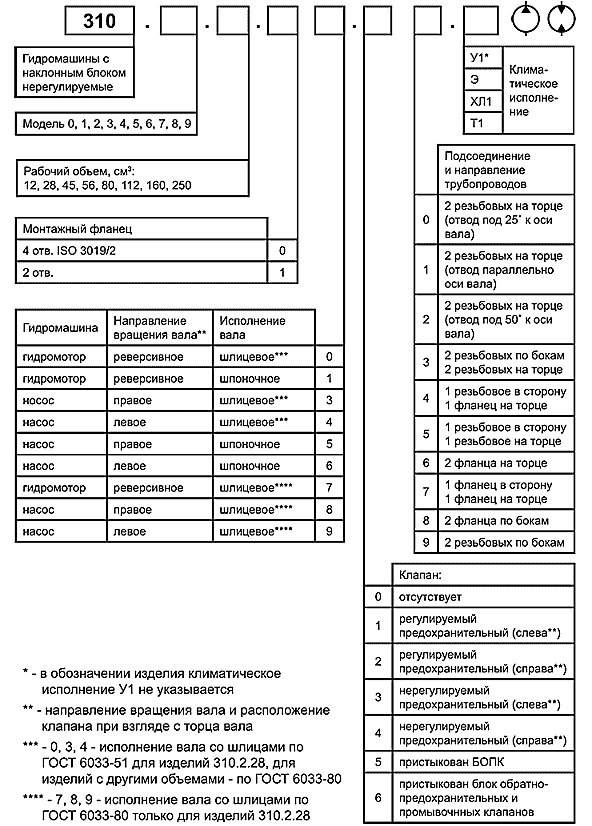

Структурная схема обозначения нерегулируемого насоса и гидромотора

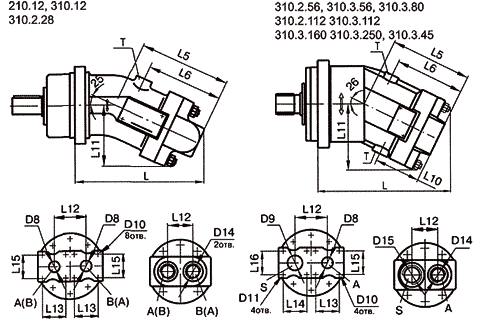

Присоединительные размеры
210.12/310.12 |
310.2.28 |
310.3.55 |
310.2.56 310.3.56 |
310.3.80 |
310.2.112 310.3.112 |
310.3.160 |
310.3.250 |
|
D8 |
22 |
22 |
22 |
28 |
32 |
32 |
||
D9 |
30 |
30 |
30 |
38 |
42 |
62 |
||
D10 |
M10 |
M10 |
M10 |
M12 |
M14 |
M16 |
||
D11 |
M10 |
M10 |
M10 |
M12 |
M14 |
M16 |
||
D14 |
M22x1,5 |
M27x2 |
||||||
D15 |
M27x2 |
M33x2 |
||||||
L |
160/192 |
196 |
241 |
245 |
275 |
290 |
320 |
367 |
L5 |
112 |
147 |
153 |
153 |
166 |
177 |
210 |
251,2 |
L6 |
92 |
122 |
128 |
128 |
150 |
190 |
||
L10 |
90 |
90 |
88 |
100 |
118 |
|||
L11 |
81 |
99 |
110 |
120 |
135 |
145 |
165 |
191 |
L12 |
36 |
50 |
67 |
67 |
70 |
82 |
99 |
102 |
L13 |
48 |
48 |
48 |
60 |
66,7 |
75 |
||
L14 |
48 |
48 |
48 |
60 |
69,9 |
75 |
||
L15 |
48 |
48 |
48 |
60 |
31,8 |
75 |
||
L16 |
48 |
48 |
48 |
60 |
35,7 |
75 |
||
Примечания: 1 - Резьбовые отверстия под рабочие и дренажные магистрали выполнены по ГОСТ 25065-90 |
